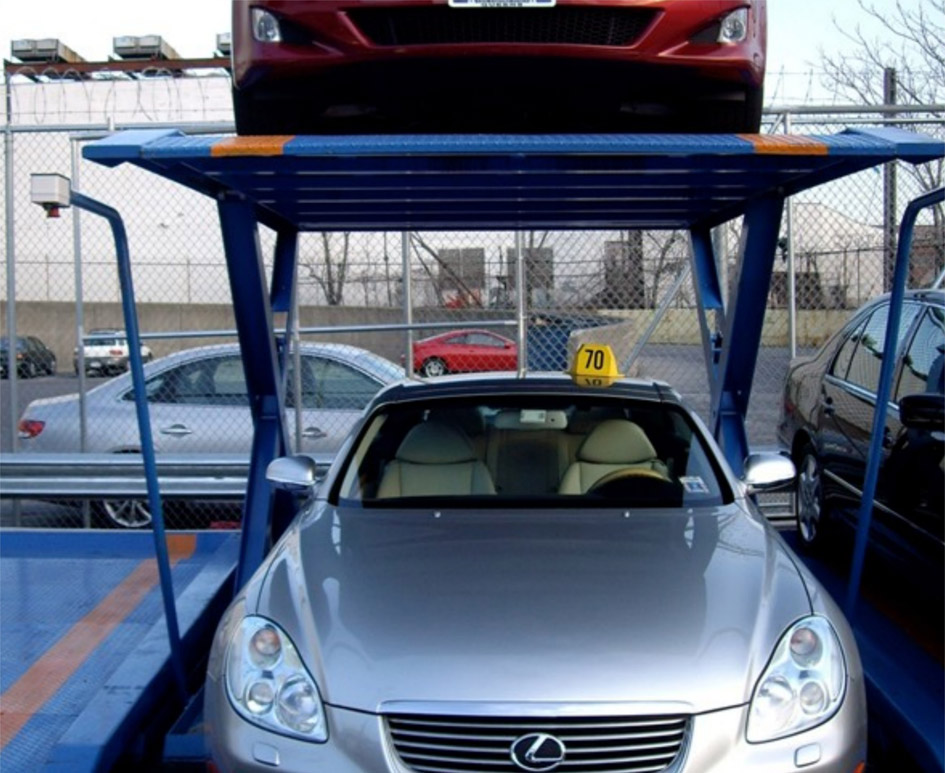

立体车库原理

立体车库的结构主要由钢丝绳及滑轮组机构、载车板、升降机构、横移入库机构以及库架等部分组成。升降横移式停车设备是通过电机带动链条或钢丝绳驱动车台板升降和横移来实现存取车，每层

需留一个空位。

升降横移式停车设备特点及适用范围

升降横移式停车设备结构简单、安装速度快。

二层、底坑三层、三层升降横移式停车设备更适合地下室内安装，也可以在室外安装；

四层、五层、六层、升降横移式停车设备适合在室外地上安装。

立体车库工作原理：

地下一层、地上二层的机械停车设备属于升降横移类立体车库，此类车库每组设备的地上二层3个机械车位只做升降运动；地上一层（地面层）2个机械车位（留有1个空车位）只做左、右横移运动；地下一层3个机械车位只做升降运动。运行时，地面层可直接存取车；地上二层存取车时，需通过地面层相对应的载车台横移让出空位后，升降到达地面层实现。同理，地下一层存取车时，也需通过地面层相对应的载车台横移让出空位后，升降到达地面层实现。

立体车库应按用户所要求的停车规格以及现场土建条件来设计。运行控制方式通过开关切换自动和手动两种。采用触摸屏操作，立体车库上的车位采用固定编号。在存取车辆时，地上一层车辆无需通过操作箱操作，司机可直接将车辆开进或开出载车台。地上二层在存取车辆时，首先，操作人员选取确认无误的车位号后，在操作箱上输入相应车位号，启动相应传动机构，PLC程序能自动使所选取的二层载车台下对应的一层先向左或向右移动留出空位，然后二层载车台通过传动机构下降到地面层，从而达到存取车辆的目的。
